Cara Tepat Mengukur Benda Berbentuk Lingkaran dengan Alat Presisi 2026

Pengukuran benda berbentuk lingkaran memerlukan alat ukur yang tepat dan presisi agar hasilnya akurat dan dapat digunakan dalam proses teknik maupun manufaktur. Alat ukur lingkaran seperti jangka sorong dan micrometer sekrup menjadi pilihan utama karena memiliki kemampuan membaca ukuran diameter dengan ketelitian tinggi.

Dalam praktik teknik mesin dan pengukuran objek berbentuk lingkaran, ada beberapa alat yang sering dipakai. Masing-masing memiliki kelebihan dan kelemahan yang harus dipahami agar sesuai dengan kebutuhan pengukuran.

Jangka Sorong (Vernier Caliper)

Jangka sorong adalah alat ukur yang bisa mengukur diameter luar, diameter dalam, dan kedalaman benda berbentuk lingkaran. Ada tiga jenis jangka sorong yang umum dijumpai:

• Vernier caliper manual dengan skala nonius
• Dial caliper dengan jarum penunjuk

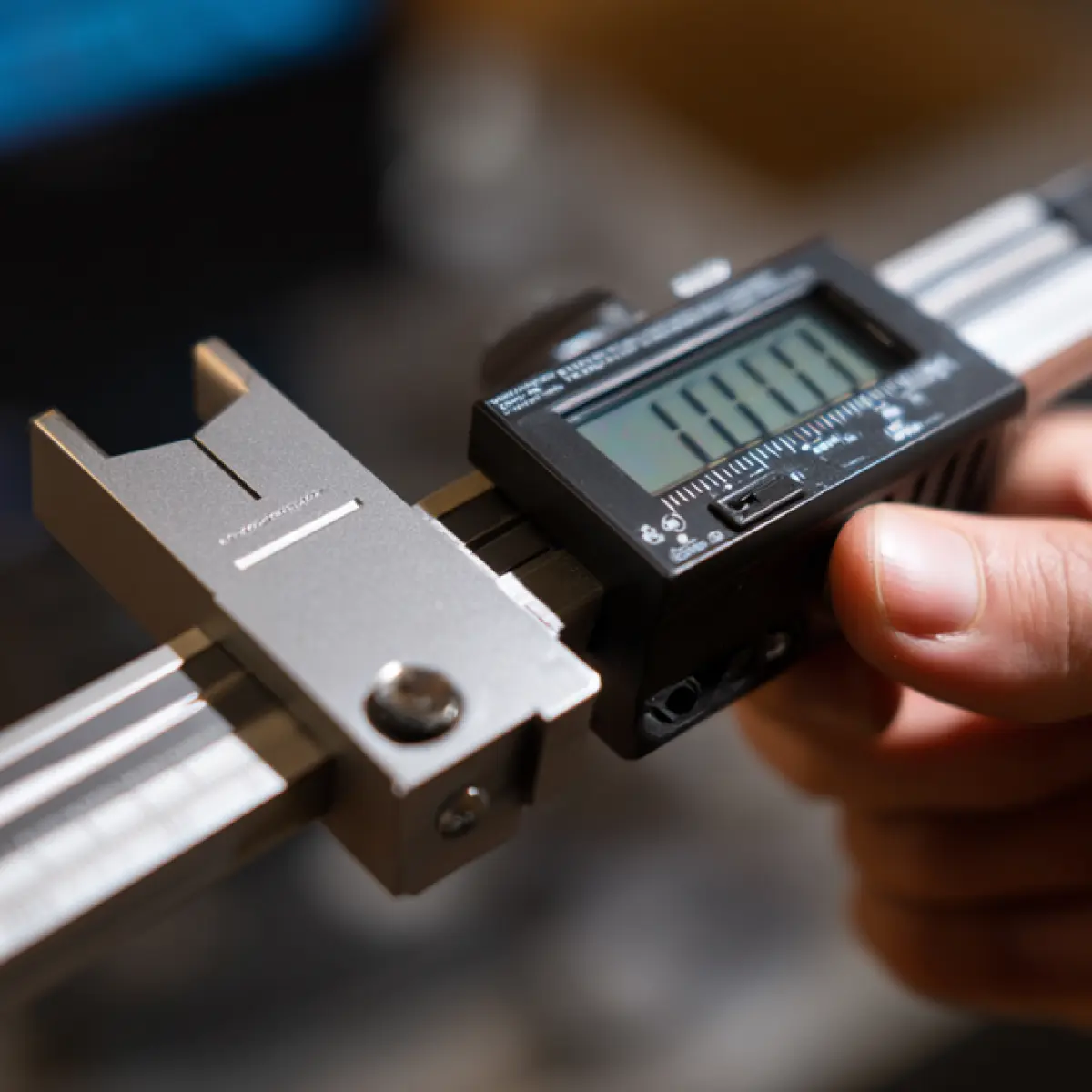

• Digital caliper dengan layar LCD

Menurut pengalaman di lapangan, digital caliper memberikan kemudahan dalam membaca hasil pengukuran secara cepat. Namun, vernier caliper manual lebih tahan terhadap kondisi bengkel yang kotor dan berminyak sehingga lebih awet. Kekurangannya, pengukuran manual bisa dipengaruhi oleh tekanan tangan yang tidak konsisten, menyebabkan pergeseran hasil beberapa mikrometer.

Micrometer Sekrup

Micrometer sekrup digunakan untuk pengukuran diameter benda lingkaran dengan tingkat presisi yang lebih tinggi dibanding jangka sorong. Alat ini ideal untuk mengukur ketebalan dan diameter benda silindris kecil karena memiliki kemampuan baca terkecil yang lebih halus.

Penggunaan micrometer sekrup dalam industri teknik mesin sangat penting, terutama saat pengukuran membutuhkan toleransi ketelitian yang ketat agar komponen dapat dirakit dengan sempurna.

Langkah-Langkah Mengukur Diameter Lingkaran dengan Jangka Sorong

Untuk memastikan hasil pengukuran yang akurat, ikuti prosedur berikut ketika menggunakan jangka sorong:

1. Bersihkan permukaan benda dan alat ukur agar tidak ada debu atau kotoran yang mengganggu.
2. Pastikan skala jangka sorong dalam kondisi nol saat membuka rahang alat.
3. Tempatkan benda lingkaran di antara rahang jangka sorong dengan posisi yang tepat dan stabil.
4. Geser rahang hingga menempel pada permukaan benda dengan tekanan yang cukup, jangan terlalu kencang atau terlalu longgar.
5. Baca hasil pengukuran pada skala nonius (manual), dial, atau layar digital sesuai jenis jangka sorong yang digunakan.
6. Catat hasil pengukuran dan ulangi beberapa kali untuk memastikan konsistensi.

Dalam kasus yang sering saya temui, kesalahan umum adalah tekanan tangan yang berbeda-beda saat menggeser rahang, sehingga hasilnya tidak konsisten. Latihan dan pengalaman sangat membantu dalam menghindari kesalahan ini.

Bagaimana Cara Menggunakan Micrometer Sekrup untuk Diameter Lingkaran

Micrometer sekrup memiliki pengoperasian yang berbeda dengan jangka sorong, berikut langkah-langkahnya:

1. Bersihkan micrometer dan benda yang akan diukur.
2. Putar thimble (bagian sekrup) hingga rahang alat terbuka selebar diameter benda.
3. Tempatkan benda di antara rahang micrometer dengan posisi tegak lurus dan stabil.
4. Putar thimble perlahan hingga rahang menekan benda dengan pas.
5. Gunakan ratchet stop untuk memastikan tekanan pengukuran konstan dan menghindari tekanan berlebih.
6. Baca skala pada sleeve dan thimble untuk mendapatkan ukuran diameter.
7. Ulangi pengukuran beberapa kali untuk memastikan hasil yang akurat dan konsisten.

Penggunaan ratchet stop adalah fitur penting yang membedakan micrometer dari jangka sorong. Ini membantu menghindari pengukuran yang terlalu kuat, menjaga akurasi yang tinggi.

Alat Peraga Lingkaran untuk Pembelajaran dan Pengukuran Sederhana

Selain alat ukur presisi yang digunakan di industri, ada juga alat peraga lingkaran yang biasa dipakai dalam konteks pendidikan. Alat ini membantu siswa memahami konsep lingkaran dan mengukur jari-jari, diameter, serta keliling lingkaran secara sederhana.

Beberapa macam alat peraga lingkaran meliputi:

• Jangka sorong lingkaran
• Piringan lingkaran
• Busur lingkaran

Alat peraga ini dirancang untuk kemudahan penggunaan dan visualisasi konsep, bukan untuk pengukuran presisi tingkat teknik.

Memilih Alat Ukur yang Tepat Berdasarkan Karakteristik Benda

Pemilihan alat ukur harus disesuaikan dengan karakteristik benda lingkaran yang akan diukur. Contohnya:

• Untuk benda silindris dengan ukuran besar dan permukaan kasar, jangka sorong manual lebih disarankan karena tahan kondisi bengkel.
• Benda kecil dengan ketebalan tipis lebih cocok diukur dengan micrometer sekrup untuk mendapatkan ketelitian maksimal.
• Jika objek memiliki rongga atau permukaan yang sulit dijangkau, alat ukur dengan rahang yang lebih kecil atau bentuk khusus diperlukan.

Dalam industri manufaktur 2026, alat ukur presisi tidak hanya digunakan untuk mengetahui kondisi fisik benda, tapi juga sebagai alat bantu setting benda kerja, pengaturan mesin, dan pembuatan jig agar proses produksi berjalan dengan sempurna.

Perbedaan Utama Micrometer dan Jangka Sorong dalam Pengukuran Lingkaran

Micrometer dan jangka sorong keduanya digunakan untuk mengukur diameter lingkaran, namun ada perbedaan signifikan:

• Ketelitian: Micrometer memiliki ketelitian lebih tinggi dengan kemampuan baca yang lebih halus dibanding jangka sorong.
• Penggunaan: Jangka sorong lebih fleksibel karena bisa mengukur diameter luar, diameter dalam, dan kedalaman, sedangkan micrometer fokus pada pengukuran diameter luar dan ketebalan.
• Kemudahan baca: Digital caliper menawarkan kemudahan baca hasil langsung, sementara micrometer memerlukan pembacaan skala manual yang butuh latihan.

Memahami perbedaan ini membantu dalam memilih alat yang tepat untuk kebutuhan pengukuran sesuai karakteristik benda dan tingkat presisi yang dibutuhkan.

Tips dan Peringatan dalam Mengukur Diameter Lingkaran

Beberapa tips praktis untuk memastikan pengukuran lingkaran berjalan akurat dan efektif:

• Selalu kalibrasi alat ukur sebelum digunakan untuk mencegah kesalahan pembacaan.
• Hindari tekanan berlebihan saat menggeser rahang alat ukur agar tidak merusak benda maupun alat.
• Lakukan pengukuran di tempat yang stabil dan bebas getaran.
• Ulangi pengukuran minimal tiga kali dan gunakan nilai rata-rata untuk hasil lebih valid.
• Perhatikan kondisi alat, terutama kebersihan dan pelumasan untuk alat mekanis seperti micrometer sekrup.

Peringatan penting, penggunaan alat digital yang cepat harus diimbangi dengan pengecekan ulang manual untuk memastikan tidak terjadi kesalahan pembacaan akibat gangguan elektronik atau baterai lemah.

Implementasi Alat Ukur Lingkaran dalam Industri Teknik Mesin 2026

Pengukuran diameter lingkaran menjadi penentu utama keberhasilan perakitan komponen teknik mesin. Akurasi yang tepat menghindarkan komponen dari kegagalan fungsi, memperpanjang umur mesin, dan mengurangi biaya perbaikan.

Selain itu, alat ukur presisi kini dilengkapi dengan fitur digital yang memungkinkan integrasi dengan sistem pengaturan mesin otomatis dan pembuatan jig yang presisi. Hal ini menjadikan pengukuran lingkaran tidak hanya sekedar membaca ukuran, tetapi juga bagian dari proses kontrol kualitas dan efisiensi manufaktur.

Oleh karena itu, pemahaman mendalam tentang cara menggunakan alat ukur lingkaran serta memilih jenis yang tepat sangat penting bagi para praktisi teknik mesin dan pengukuran.
